TD系列皮帶式斗式提升機
(一)TD型皮帶式斗式提升機結構：
TD型皮帶式斗式提升機型式 | TD型皮帶式 |
TD型皮帶式斗式提升機結構特征 | 采用橡膠帶作牽引構件 |
TD型皮帶式斗式提升機御載特征 | 采用離心式或混合式方式卸料 |
TD型皮帶式斗式提升機適用輸送物料 | 松散密度ρ＜1.5t/m3的粉狀、粒狀、小塊狀的無磨琢、半磨琢性物料 |
TD型皮帶式斗式提升機適用溫度 | 被輸送物料溫度不得超過60℃，如采用耐熱橡膠帶時溫度不超過200℃ |
TD型皮帶式斗式提升機型號 | TD100、TD160、TD250、TD315、TD400、TD500、TD630 |
TD型皮帶式斗式提升機提升高度 | 約在4～40m范圍內 |
TD型皮帶式斗式提升機輸送量 | 4～238m3/h |
(二)TD型皮帶式斗式提升機主要特點:
1、TD型皮帶式斗式提升機驅動功率小,采用流入式喂料、誘導式卸料、大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象,因此無效功率少。
2 、TD型皮帶式斗式提升機提升范圍廣,這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境污染少。
3、TD型皮帶式斗式提升機運行可靠性好,先進的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度。
4、TD型皮帶式斗式提升機使用壽命長,提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。
(三)TD型斗式提升機料斗類型及技術性能：
TD型皮帶式斗式提升機備有四種料斗：Q型(淺斗)、H型(弧底斗)、Zd型(中深斗)、Ｓd型(深斗)
TD型皮帶式斗式提升機技術性能：
斗提機型號 | TD100 | TD160 | TD250 | TD315 | ||||||||||
料斗型式 | Q | H | Q | H | Zd | Sd | Q | H | Zd | Sd | Q | H | Zd | Sd |
輸送量①，m3/h | 4 | 7.6 | 9 | 16 | 16 | 27 | 20 | 36 | 38 | 59 | 28 | 50 | 42 | 67 |
料斗容積，L | 0.15 | 0.3 | 0.49 | 0.9 | 1.2 | 1.9 | 1.12 | 2.24 | 3.0 | 4.6 | 1.95 | 3.55 | 3.75 | 5.8 |
料斗運行速度，m/s | 1.4 | 1.4 | 1.6 | 1.6 | ||||||||||
滾筒轉速，r/min | 67 | 67 | 61 | 61 | ||||||||||
斗提機型號 | TD400 | TD500 | TD630 | |||||||||
料斗型式 | Q | H | Zd | Sd | Q | H | Zd | Sd | Q | H | Zd | Sd |
輸送量，m3/h | 40 | 76 | 68 | 110 | 63 | 116 | 96 | 154 | - | 142 | 148 | 238 |
料斗容積，L | 3.1 | 5.6 | 5.9 | 9.4 | 4.84 | 9.0 | 9.3 | 14.9 | - | 14 | 14.6 | 23.5 |
料斗運行速度，m/s | 1.8 | 1.8 | 2.0 | |||||||||
滾筒轉速，r/min | 55 | 55 | 48 | |||||||||
表中TD型皮帶式斗式提升機料斗容積為料斗盛水時容積，與實際填充量相近，故輸送量計算時未考慮填充系數ψ，具體選型時應根據物料度，求得ψ修正值，以此值修正表中所給輸送量。
(四)TD型皮帶式斗式提升機外形及安裝尺寸：
TD型皮帶式斗式提升機外形見下圖TD型斗式提升機外形圖，主要尺寸見表TD型皮帶式斗式提升機外形尺寸表，驅動裝置配套及尺寸見表4-表6，選用YZ型驅動裝置時，其安裝尺寸與制造廠聯系。

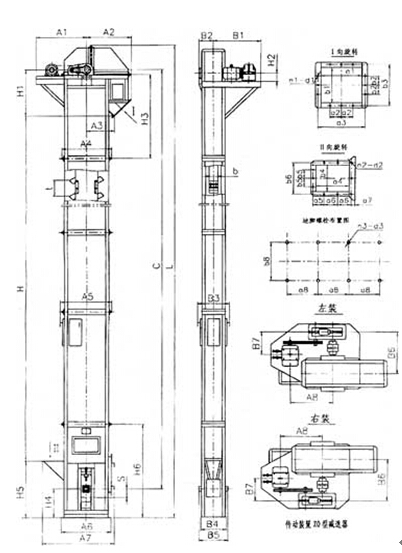

TD型皮帶式斗式提升機外形圖：
TD型皮帶式斗式提升機外形尺寸表
斗提機型號 | TD100 | TD160 | TD250 | TD315 | TD400 | TD500 | TD630 | |
輪廓高度L | C＋1100 | C＋1363 | C＋1535 | C＋1640 | C＋1790 | C＋1865 | C＋2045 | |
整機結構 | H H4 S | C-820 600 200 | C-930 700 250 | C-1250 800 250 | C-1245 850 250 | C-1500 950 250 | C-1700 900 250 | C-1730 1060 315 |
料斗 | t b | 200 100 | 350/280 160 | 450/360 250 | 500/400 315 | 560/480 400 | 625/500 500 | 710 630 |
地腳孔 | a3 b3 n3 d3 | 200 310 8 Φ18 | 250 400 8 Φ18 | 300 538 8 Φ18 | 300 648 8 Φ18 | 400 768 8 Φ22 | 400 900 8 Φ22 | 380 1020 10 Φ30 |
上、下部機殼及外形輪廓 | H3 H6 A2 A6 A7 B2 B4 B5 | 970 1210 692 776 1050 220 370 330 | 1185 1500 985 996 1235 295 461 475 | 1320 1800 1175 1266 1600 394 596 610 | 1488 1800 1200 1266 1700 440 706 710 | 1500 2000 1350 1558 1980 535 828 835 | 1655 2300 1410 1610 2200 605 980 1000 | 1750 2500 1590 1890 2500 660 1110 1110 |
中部機殼 | A4 A5 B3 | 776 805 390 | 982 1021 525 | 1152 1302 682 | 1254 1400 794 | 1548 1580 920 | 1570 1630 1040 | 1850 1910 1160 |
卸料口 | H1 A3 a1 a2 a3 b1 b2 b3 n1 d1 | 520 438 334 120 390 224 95 280 12 Φ12 | 630 548 365 150 431 315 150 381 12 Φ12 | 750 713 600 200 676 450 200 526 12 Φ12 | 795 763 560 230 638 560 230 638 12 Φ12 | 850 824 670 295 758 670 295 758 12 Φ14 | 1000 885 700 355 880 780 300 800 12 Φ18 | 1200 1045 700 300 800 900 280 1000 14 Φ18 |
進料口 | H5 a4 a5 a6 a7 b4 b5 b6 n2 d2 | 900 280 80 100 19 220 100 250 9 Φ10 | 1000 260 80 100 19 220 100 250 9 Φ12 | 1320 260 43 110 26 260 110 306 9 Φ12 | 1320 355 58 150 45 320 155 370 9 Φ12 | 1600 450 100 175 40 450 215 510 9 Φ14 | 1600 500 65 210 40 500 220 550 9 Φ14 | 1886 560 85 160 30 630 160 700 12 Φ14 |
TD型皮帶式斗式提升機驅動裝置配套表
斗提機 型號 | 傳動裝置 代號 | 電動機 | ZQ減速器型號 | 重量 kg | ||
型號 | 功率 kw | 右裝傳動裝置 | 左裝傳動裝置 | |||
TD100 | C1 | Y100L-6 | 1.5 | ZQ25-16-ⅢZ | ZQ25-16-ⅣZ | 230 |
C2 | Y112M-6 | 2.2 | 240 | |||
TD160 | C1 | Y132S-6 | 3 | ZQ35-12.5-ⅢZ | ZQ35-12.5-ⅣZ | 472 |
C2 | Y132M1-6 | 4 | 490 | |||
C3 | Y132M2-6 | 5.5 | ZQ40-12.5-ⅢZ | ZQ40-12.5-ⅣZ | 563 | |
C4 | Y160M-6 | 7.5 | 621 | |||
TD250 | C1 | Y132M2-6 | 5.5 | ZQ40-16-ⅢZ | ZQ40-16-ⅣZ | 576 |
C2 | Y160M-6 | 7.5 | 616 | |||
C3 | Y160L-6 | 11 | ZQ50-16-ⅢZ | ZQ40-16-ⅣZ | 838 | |
C4 | Y180L-6 | 15 | 903 | |||
TD315 | C1 | Y160M-6 | 7.5 | ZQ40-16-ⅢZ | ZQ40-16-ⅣZ | 645 |
C2 | Y160M-4 | 11 | ZQ50-20-ⅥZ | ZQ50-20-ⅤZ | 855 | |
C3 | Y160L-4 | 15 | 883 | |||
TD400 | C1 | Y180L-6 | 15 | ZQ50-16-ⅢZ | ZQ50-16-ⅣZ | 936 |
C2 | Y200L1-6 | 18.5 | ZQ65-16-ⅥZ | ZQ65-16-ⅤZ | 1687 | |
C3 | Y200L2-6 | 22 | 1702 | |||
C4 | Y225M-6 | 30 | 1787 | |||
TD500 | C1 | Y180L-6 | 15 | ZQ50-16-ⅢZ | ZQ50-16-ⅣZ | 1724 |
C2 | Y200L1-6 | 18.5 | ZQ65-16-ⅥZ | ZQ65-16-ⅤZ | 1760 | |
C3 | Y200L2-6 | 22 | 1775 | |||
C4 | Y225M-6 | 30 | 1810 | |||
TD630 | C1 | Y200L2-6 | 22 | ZQ65-20-ⅥZ | ZQ65-20-ⅤZ | 1876 |
C2 | Y225M-6 | 30 | 1952 | |||
